V. Огни приближения и световых горизонтов

49. Огни приближения и световых горизонтов постоянного излучения должны соответствовать следующим требованиям:

1) цвет излучения огней приближения должен быть белым (для огней высокой интенсивности - регулируемым белым), для боковых огней приближения - красным;

2) огни приближения высокой интенсивности должны быть однонаправленными;

3) кривые светораспределения огней приближения высокой интенсивности белого цвета излучения должны соответствовать диаграмме изокандел огней приближения и световых горизонтов (рисунок 1) и рассчитываться по следующей формуле в соответствии с таблицей 1:

где:

a, b - постоянные коэффициенты;

x - расчетное значение угла по горизонтали;

y - расчетное значение по вертикали;

Таблица 1

Постоянные для расчета кривых светораспределения

огней приближения и световых горизонтов (огни белого

цвета излучения)

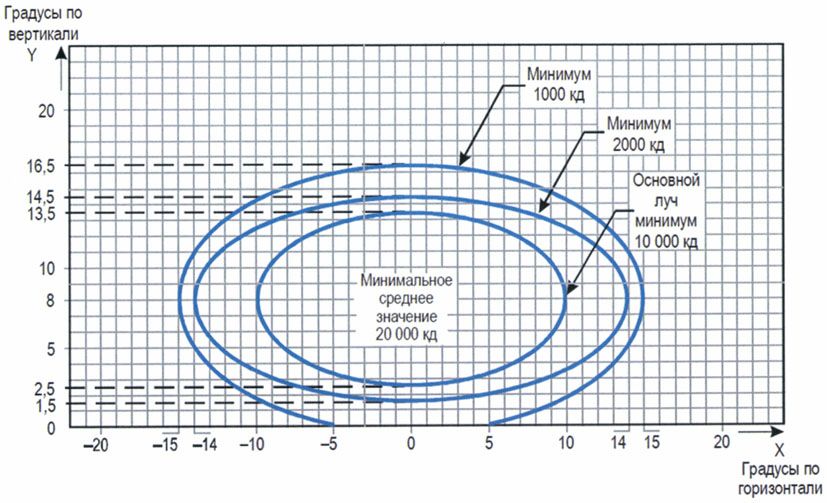

Рисунок 1

4) кривые светораспределения огней приближения высокой интенсивности красного цвета должны соответствовать диаграмме изокандел боковых огней приближения (рисунок 2) и рассчитываться по следующей формуле и в соответствии с таблицей 2:

где:

a, b - постоянные коэффициенты;

x - расчетное значение угла по горизонтали;

y - расчетное значение по вертикали;

Таблица 2

Постоянные для расчета кривых светораспределения боковых

огней приближения (огни красного цвета излучения)

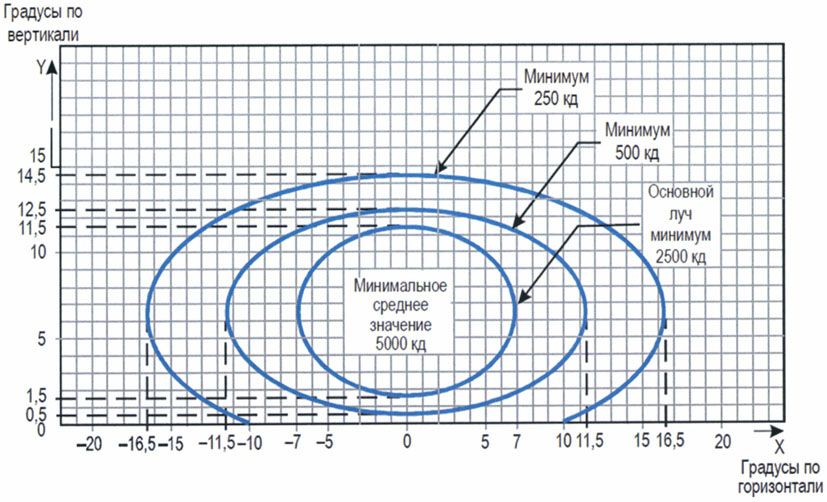

Рисунок 2

5) кривые светораспределения, указанные в подпунктах 3 и 4 настоящего пункта, для углубленных огней должны быть при углах возвышения световых пучков от 5,5 до 8° (для центральных огней) и от 5,5 до 6,5° (для боковых огней приближения);

6) огни малой интенсивности должны иметь силу света не менее 100 кд для углов в вертикальной плоскости от 0 до 20° и не менее 8° в горизонтальной плоскости.

50. Аэронавигационные импульсные огни приближения должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными огнями;

2) цвет излучения огней должен быть белым;

3) эффективная сила света огня должна составлять не менее 10000 кд;

4) углы рассеяния должны находиться в диапазоне 10° в горизонтальной плоскости и 5° в вертикальной плоскости;

5) огни должны иметь аппаратуру для электропитания и управления, предусматривающую их включение с частотой вспышек от 60 до 120 в минуту.

51. Аэронавигационные огни обозначения порога ВПП должны соответствовать следующим требованиям:

1) огни должны быть импульсными, однонаправленными, прожекторного типа;

2) цвет излучения огней должен быть белым;

3) эффективная сила света огня должна составлять не менее 10000 кд, углы рассеяния должны находиться в диапазоне 10° в горизонтальной плоскости, и 5° - в вертикальной плоскости;

4) огни должны иметь аппаратуру для электропитания и управления, предусматривающую их включение с частотой вспышек от 60 до 120 в минуту.

52. При наличии элементов питания и управления в конструкции аэронавигационных импульсных огней приближения и огней обозначения порога ВПП такие элементы должны соответствовать требованиям, установленным в пунктах 215, 219 - 223, 315 - 319 Правил.
